本試驗設備禁止：
易燃、爆炸、易揮發性物質試樣的試驗及儲存
腐蝕性物質試樣的試驗及儲存
生物試樣的試驗或儲存
強電磁發射源試樣的試驗及儲存
放射性物質試樣的試驗及儲存
劇毒物質試樣的試驗及儲存
試驗或儲存過程中可能產生劇毒物質的試樣的試驗及儲存
|
1. 產品名稱 產品型號 |
恒溫恒濕試驗箱 EKD-HS-1000 |
|
2. 試樣限制
|
本試驗設備禁止： 易燃、爆炸、易揮發性物質試樣的試驗及儲存 腐蝕性物質試樣的試驗及儲存 生物試樣的試驗或儲存 強電磁發射源試樣的試驗及儲存 放射性物質試樣的試驗及儲存 劇毒物質試樣的試驗及儲存 試驗或儲存過程中可能產生劇毒物質的試樣的試驗及儲存 |
|
3. 容積和尺寸 |
1000L |
|
內箱尺寸 外箱尺寸 |
W1000×H1000×D1000mm （寬*高*深） W1500×H1950×D1500mm （寬*高*深）
|
|
4. 性能 |
|
|
4.1. 溫度范圍 |
-40℃～+150℃ |
|
4.2. 溫度波動度 4.3. 溫度精度 4.4. 溫度均勻度 |
≤±0.05℃ ≤±0.01℃ ≤±2℃ |
|
4.5. 溫度最大變化 |
升溫速率1℃～5℃非線性 降溫速率0.7℃～3℃非線性 |
|
4.6. 濕度范圍
|

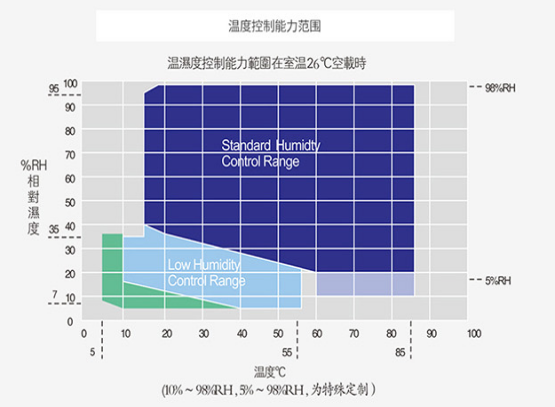

（20%～98%）RH（參照下圖所示溫濕度可控制范圍）
|
|
4.7. 相對濕度偏差 4.8. 濕度波動度 4.9. 濕度精度 |
≤±3.0%RH ≤±0.5%RH ≤±0.1%RH |
|
1.1. 工作方式 1.2. 冷凝方式 |
機械壓縮制冷方式 風冷 |
|
1.3. 制冷壓縮機 1.4. 蒸發器 |
機械壓縮機 翅片式換熱器（兼做除濕器） |
|
1.5. 節流裝置 1.6. 蒸發冷凝器 |
電子膨脹閥 釬焊板式換熱器 |
|
1.7. 制冷劑 |
R404a / R23（臭氧耗損指數均為0） |
|
2. 電氣控制系統 |
|
|
2.1. 控制器 |
7英寸LED彩色觸摸屏 |
|
運行方式 |
程序方式、定值方式 |
|
設定方式 |
中英文菜單（可自由選擇）、觸摸屏方式輸入 |
|
程序容量 |
可編輯程序 數量：最大120個 步數：最大1200步 循環數：最大999個 (每個循環步數最大999次) |
|
顯示分辨率 |
溫度：0.1℃ 時間：0.1min 濕度：0.1％RH |
|
輸入 |
熱電偶 |
|
USB功能 |
通過PC機專用軟件編制試驗程序并保存到U盤，再?gòu)?/span>U盤將試驗程序調出并存入控制器中；也可將控制器內的程序轉存到U盤，再存入PC機進行分析和管理。 |
|
附屬功能 |
故障報警及原因、處理提示功能 斷電保護功能 上下限溫度保護功能 日歷定時功能(自動啟動及自動停止運行) 自診斷功能 曲線記憶功能 |
|
1. 濕熱系統供水 |
|
|
外部水源供給 儲 水 裝 置 儲水裝置容量 |
蒸餾水、純水、去離子水均可（用戶提供） 抽屜式水箱，位于機械室側面 固定式50升 |
|
2. 安全保護裝置 |
|
|
2.1. 制冷系統 |
壓縮機超壓 壓縮機電機過熱 壓縮機電機過流 |
|
2.2. 加濕系統
|
加熱管干燒 供水異常 排水異常 |
|
2.3. 試驗箱 |
可調式的超溫保護 試驗空間溫度熔斷絲 空氣調節通道極限超溫 風機電機過熱 箱內外氣壓平衡裝置 |
|
2.4. 其他 |
總電源相序和缺相保護 漏電保護 負載短路保護 |
|
3. 其他配置 |
|
|
電源線纜 |
五芯電纜1條（3米長） |
|
4. 使用條件 |
|
|
4.1. 場地 |
地面平整，通風良好，不含易燃、易爆、腐蝕性氣體和粉塵 附近沒有強電磁輻射源 設備附近備有排水地漏（距離制冷機組2米以?xún)?nèi)） 場地地面承重能力：不小于800kg/m2 設備周?chē)粲羞m當?shù)木S護空間 |
|
1.1. 環境條件 |
溫度：+5℃～+30℃ |
|
1.2. 電源
|
AC(380±10)V 50HZ 用戶在安裝現場為設備配置相應容量的空氣開關，并且此開關必須是專門供本設備使用 |
|
電源總功率 |
10KW |
恒溫恒濕試驗箱主要配置清單
|
名稱 |
品牌 |
產地 |
名稱 |
品牌 |
產地 |
|
控制器 |
TEMI970 |
韓國 |
冷凝器 |
東元訂制 |
臺灣 |
|
電磁接觸器 |
施耐德 |
法國 |
蒸發器 |
東元訂制 |
臺灣 |
|
熱繼電器 |
施耐德 |
法國 |
油分離器 |
艾默生 |
美國 |
|
固態繼電器 |
施耐德 |
法國 |
加熱器 |
臺優 |
臺灣 |
|
中間繼電器 |
施耐德 |
法國 |
蜂鳴器 |
志豐 |
臺灣 |
|
PT100傳感器 |
松揚 |
臺灣 |
冷凝器風機 |
三木 |
臺灣 |
|
時間繼電器 |
施耐德 |
臺灣 |
制冷劑 |
杜邦 |
美國 |
|
欠逆相繼電器 |
CKC |
臺灣 |
冷凍油 |
冰熊 |
英國 |
|
無熔絲開關 |
施耐德 |
法國 |
干燥器 |
DANFOSS |
丹麥 |
|
按鈕開關 |
施耐德 |
南京 |
高低壓開關 |
DANFOSS |
丹麥 |
|
液漲式氣體開關 |
RAINBOW |
韓國 |
電磁閥 |
鷺宮 |
日本 |
|
馬達電機 |
梓邦 |
臺灣 |
換熱器 |
DANFOSS |
丹麥 |
|
壓縮機 |
法國泰康1臺 |
德國 |
電源開關 |
施耐德 |
法國 |
